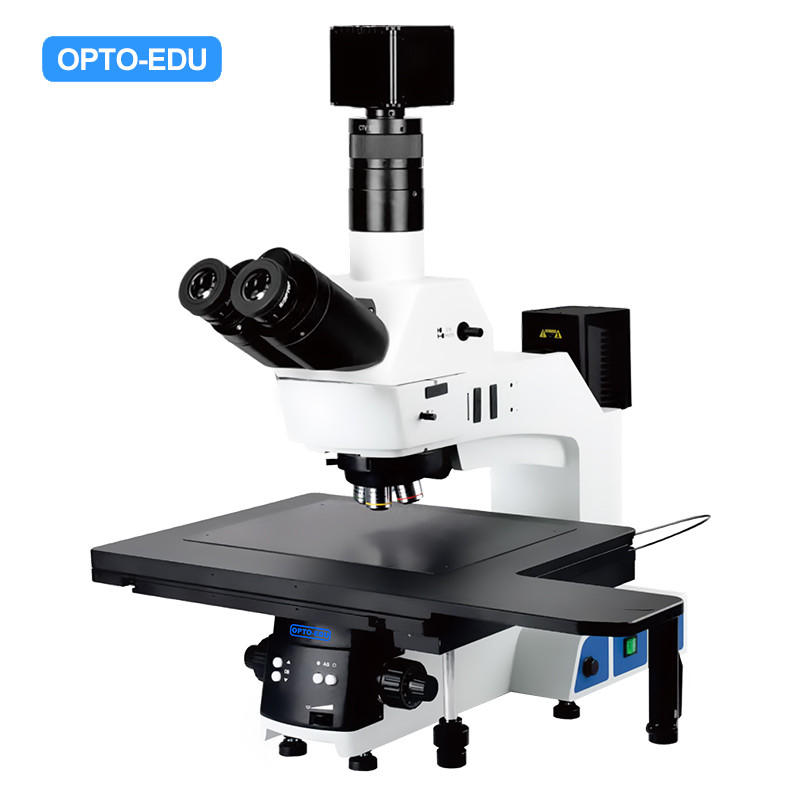

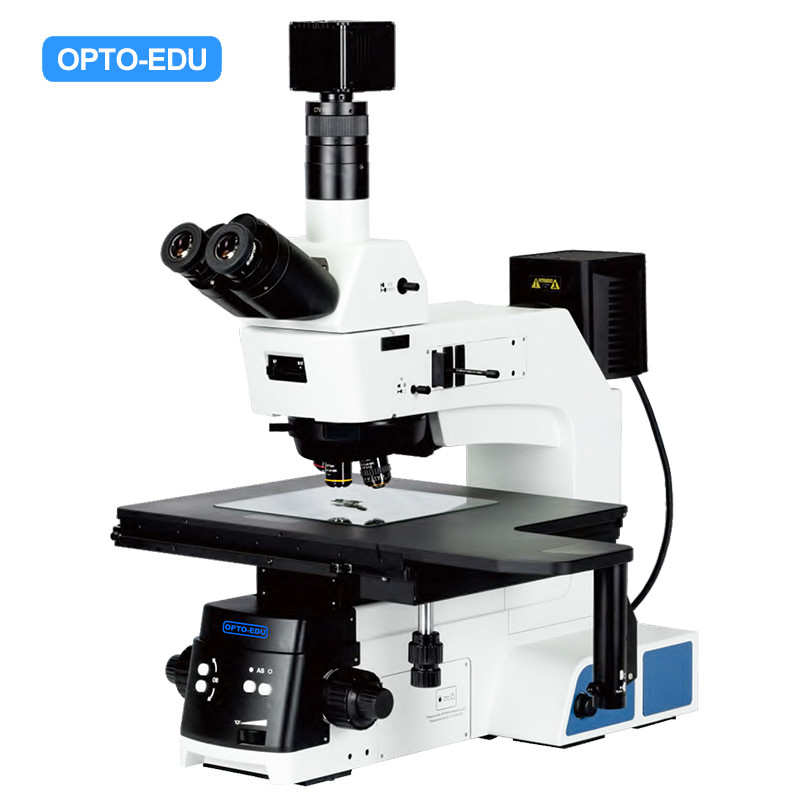

OPTO EDU A13.0915 Trinocular Metallurgical Microscope Semi-APO Motorized Nosepiece

OPTO EDU A13.0915 Trinoculaire metallurgische microscoop

Producten - metallurgische optische microscoop
  • Markeren

    Metalen microscoop met gemotoriseerd neusstuk

    ,

    Trinocular Metallurgische Microscoop

    ,

    Semi-APO metallurgische microscoop

  • Optisch systeem
    De oneindigheidskleur verbeterde Optisch Systeem
  • Observatie
    Helder veld (BF) / nabije infrarood (NIR)
  • Bekijkend Hoofd
    NIR 30° driehoekige kop (opgestoken beeld)
  • Oogstuk
    WF PL10X/23mm, diopterverstelbaar, hoge gezichtspunt
  • Doelstelling
    Het doel van het Infinity Plan Semi-APO NIR
  • Neusstuk
    Motorisch zesvoudig neusstuk met DlC-slot
  • Plaats van herkomst
    China
  • Merknaam
    CNOEC, OPTO-EDU
  • Certificering
    CE,
  • Modelnummer
    A13.0915
  • Document
    Productenbrochure PDF
  • Min. bestelaantal
    1 stuks
  • Prijs
    FOB $1~1000, Depend on Order Quantity
  • Verpakking Details
    Kartonverpakking, voor de Uitvoervervoer
  • Levertijd
    5 tot 20 dagen
  • Betalingscondities
    T/T, het Westenunie, Paypal
  • Levering vermogen
    5000 PCs-Maand

OPTO EDU A13.0915 Trinoculaire metallurgische microscoop

  • OPTO EDU A13.0915 Trinocular Metallurgical Microscope Semi-APO Motorized Nosepiece
  • OPTO EDU A13.0915 Trinocular Metallurgical Microscope Semi-APO Motorized Nosepiece
Prijs opvragen Contact nu
OPTO EDU A13.0915 Trinoculaire metallurgische microscoop 0

OPTO EDU A13.0915 Trinoculaire metallurgische microscoop 1

OPTO EDU A13.0915 Trinoculaire metallurgische microscoop 2

OPTO EDU A13.0915 Trinoculaire metallurgische microscoop 3

Een NIR-microscoop is een soort microscoop die nabij-infraroodstraling (NIR) gebruikt om monsters af te beelden en spectrale informatie over hun chemische samenstelling te verkrijgen.Deze technologie combineert de ruimtelijke resolutie van microscopie met de spectrale analyse van NIR-spectroscopie om een krachtig hulpmiddel te bieden voor het analyseren van materialen op microscopisch niveau.

A13.0915 NIR-microscopen gebruiken breedbandlichtbronnen om het monster te verlichten, en een detector verzamelt het gereflecteerde of verzonden licht.De resulterende spectra geven informatie over de moleculaire structuur en samenstelling van het monster., met inbegrip van de aanwezigheid en concentratie van verschillende chemische verbindingen.

A13.0915NIR-microscopie heeft een breed scala aan toepassingen, waaronder de analyse van biomedische monsters, farmaceutische producten, polymeren en geologische monsters.De techniek is met name nuttig voor niet-destructieve analyses van biologische weefsels., aangezien het gedetailleerde informatie kan verstrekken over de chemische samenstelling van cellen en weefsels, zonder dat kleur of andere invasieve technieken nodig zijn.

OPTO EDU A13.0915 Trinoculaire metallurgische microscoop 4

OPTO EDU A13.0915 Trinoculaire metallurgische microscoop 5
OPTO EDU A13.0915 Trinoculaire metallurgische microscoop 6

NIR camera voor breed spectrum



De A13.0915-serie maakt gebruik van een breed spectrum toegewijde infrarood NIR-camera, die helder veld en infrarood waarneming bestrijkt.Gebruikt met bandpass-kleurfilter voor het detecteren van gebiedsschermenHet kan reageren op verschillende delen van de chip in de siliciumwafer om aan de behoeften van verschillende klanten te voldoen.groot gezichtsveld en beeldvorming met hoge resolutie.

OPTO EDU A13.0915 Trinoculaire metallurgische microscoop 7
NIR camera Pixel Band Framerate Pixelgrootte
A59.0971-3.2M (Standaard) 3.2M 400~1100 nm 120fps@2064x1544 3.45 μm
A59.0971-1.3M (facultatief) 1.3M 400 tot 1700 nm 72fps@1280X1024 5 μm
OPTO EDU A13.0915 Trinoculaire metallurgische microscoop 8

NIR Reflect Epi-illuminator

● Voor optische elementen in verlichtingsapparaten. Het apparaat neemt toe in de 400-1700nmband Transparent, u kunt kiezen tussen helder veld (BF) en infrarood (NIR) veld selectie, breed spectrum,kleine verstrooiing, geschikt voor siliciumwafers (Germaniumplaat) heeft een sterke penetratieprestatie.

● Het diafragma van het diafragma en de vergroting van het objectief variëren van automatische matching, geen handmatige aanpassing nodig, snel en efficiënt, geschikt voor verschillende gebruikers hetzelfde effect te observeren.

OPTO EDU A13.0915 Trinoculaire metallurgische microscoop 9



Doelstellingen van het NIR Infinity Plan

Met de speciaal ontworpen A5M.0946 NIR-objectieven, kunt u het interieur van verpakte chips en wafers in realtime observeren, en helderder ultra breed spectrumbeelden tonen.

●A13.0915-serie industrieel beeldsysteem voor infraroodmicroscoop is uitgerust met 5X-50Xprofessionele infraroodobjecten Spiegel die afwijkingcorrectie biedt van zichtbare tot nabij-infraroodgolflengtes,geschikt voor conventionele helderveld- en speciale infraroodwaarneming.

●Voor objectieven met een hoge vergroting met grotere numerieke diafragma's wordt een correctiering toegevoegd om de overlay te corrigeren.Afwijkingen veroorzaakt door verschillende dekplaatdiktes maken een hoge-definitie en nauwkeurige detectie in de nabije infraroodband mogelijk.

OPTO EDU A13.0915 Trinoculaire metallurgische microscoop 10

NIR-filterglijders

A13.0915 ontworpen multi-hole filter sliders, 1100nm, 1200nm, 1300nm bandpass nabij-infrarood kleur filters voor optie Gebruikers kunnen snel wisselen banden,Realiseren van reacties van verschillende structuren in hetzelfde gebied door middel van smalle bandbreedte secundaire filtering, en scherpe beelden te krijgen.

OPTO EDU A13.0915 Trinoculaire metallurgische microscoop 11

OPTO EDU A13.0915 Trinoculaire metallurgische microscoop 12

Ergonomisch ontwerp zorgt voor de hoogste werkdoeltreffendheid

OPTO EDU A13.0915 Trinoculaire metallurgische microscoop 13

Hoge snelheid gemotoriseerd neusstuk

● Uitgerust met voor- en achterwaarts bewegende modi om het vereiste doel snel en nauwkeurig te lokaliseren met een hoge herhaalbare positiegenauigheid.



● De mechanische schakelmethode verbetert effectief verleng de levensduur van het neusstuk.


OPTO EDU A13.0915 Trinoculaire metallurgische microscoop 14


Onafhankelijk ontwikkelde software met meer functies

A13.0915Met de unieke infrarood beeldverbeteringsfunctie, is het mogelijk om de beelden te verzamelen, te meten en te beheren.het kan ook worden aangepast volgens de behoeften van de klant.

OPTO EDU A13.0915 Trinoculaire metallurgische microscoop 15

Beeldverbetering

Verbeter de beeldhelderheid van infraroodpenetratie, waardoor lokale details duidelijker worden.


OPTO EDU A13.0915 Trinoculaire metallurgische microscoop 16

Al Software Empowerment

Zelf ontwikkelde AI kan automatisch defecten in monsters detecteren, automatisch defecten identificeren, vangen, statistieken tellen en andere functies.volgens verschillende klanten op aanvraag aangepast.

OPTO EDU A13.0915 Trinoculaire metallurgische microscoop 17

OPTO EDU A13.0915 Trinoculaire metallurgische microscoop 18

OPTO EDU A13.0915 Trinoculaire metallurgische microscoop 19

OPTO EDU A13.0915 Trinoculaire metallurgische microscoop 20
A13.0915 NIR Nabij-infrarood industriële metallurgische microscoop A13.0915 Cata, nee.
6R 8R 12R 12RT
Optisch systeem Optisch systeem met oneindige kleurcorrectie ● ● ● ● 　
Bewaking Helder veld (BF) / nabije infrarood (NIR) ● ● ● ● 　
Ziekop NIR 30° driehoekig hoofd (opgestoken beeld), interpupillair 50-76 mm, splitsingsverhouding 100:0 of 0:100 ● ● ● ● A53.0915
Oogstuk WF PL10X/22mm, diopterverstelbaar, hoge gezichtspunt ○ ○ ○ ○ A51.0904-1022T
WF PL10X/22mm, diopterverstelbaar, hoge gezichtspunt, met micrometer ○ ○ ○ ○ A51.0905-1022NRT
WF PL10X/23mm, diopterverstelbaar, hoge gezichtspunt ● ● ● ● A51.0904-1023T
WF PL10X/23mm, diopterverstelbaar, hoge gezichtspunt, met micrometer ○ ○ ○ ○ A51.0905-1023NRT
Het doel van het Infinity Plan Semi-APO NIR NIR5X/0.15, WD=19,5 mm, golflengte 450-1700 nm ● ● ● ● A5M.0946-5
NIR10X/0.3, WD=12,2 mm, golflengte 450-1700 nm ● ● ● ● A5M.0946-10
NIR20X/0.45, WD=7.31-7.57mm, golflengte 450-1700nm, dekking glas 0-1.2mm met correctie ring ● ● ● ● A5M.0946-20
NIR50X/0.70, WD=2.68-2.93mm, golflengte 450-1700nm, dekking glas 0-1.2mm met correctie ring ● ● ● ● A5M.0946-50
Neusstuk Motorrijtuigenzesvoudig neusstuk met DlC-slot ● ● ● ● 　
Concentratie Laag geplaatste coaxieel scherpstelmechanisme, grof bereik 35 mm, fijne precisie 0,001 mm, met bovengrens en spanningsregeling. ● ● ● ● A54.0930-MX6
Raam & verlichting NIR Reflectframe, 100-240V breedspanningsvoeding
-- NIR Reflect illuminator 12V100W halogeen, met variabele gemotoriseerde diafragma met schermopening, midden verstelbaar; met BF/NIR-schakelaar; met filter slot,		 ● ● ● - 　
NIR Reflect & Transmitframe, 100-240V breedspanningsvoeding
-- NIR Reflect illuminator 12V100W halogeen, met variabele gemotoriseerde diafragma met schermopening, midden verstelbaar; met BF/NIR-schakelaar; met filter slot,
- Verzendverlichting 5W warme LED,		 - - - ● 　
Stage 6 ¢met een mechanische trap van drie lagen; afmeting 445x240 mm, bewegingsbereik 158x158 mm; met koppelgreep voor snelle beweging;met metalen plaat voor reflectie ● 　 - - A54.0971-6R
Roterende etappe met 6 ′′ waferbak, geschikt voor 4 ′′, 5 ′′, 6 ′′ wafers ○ - - - A54.0971-6WT
8 ¢drielagig mechanisch podium, grootte 525x330 mm, bewegingsbereik 210x210 mm; met koppelgreep voor snelle beweging; met metalen plaat voor Reflectie 　 ● - - A54.0971-8R
Roterende trap met 8 ̊ waferbak, geschikt voor 6 ̊, 8 ̊ wafers - ○ - - A54.0971-8WT
12x14drie lagen mechanisch podium; maat 710x420 mm, bewegingsbereik 305x356 mm, met koppelgreep voor snelle beweging;met een diameter van niet meer dan 50 mm, - - ● - A54.0971-12R
12x14drie lagen mechanisch podium; maat 710x420 mm, bewegingsbereik 305x356 mm, met koppelgreep voor snelle beweging;met glasstappenplaat voor reflectie en transmissie - - - ● A54.0971-12RT
Draaibaar podium met 12 ̊ waferbak, geschikt voor 6 ̊, 8 ̊, 12 ̊ wafers - - ○ ○ A54.0971-12WT
Filter NIR-bandpassfilter 1100 nm ● ● ● ● A56.0971-1100
NIR-bandpassfilter 1200 nm ○ ○ ○ ○ A56.0971-1200
NIR-bandpassfilter 1300 nm ○ ○ ○ ○ A56.0971-1300
Camera 1.3M NlR 400-1700nm monochrome camera, inGAs, 125fpa@1280x1024, cameraverbinding, pixelgrootte 5um ○ ○ ○ ○ A59.0971-1.3M
3.2M NlR 400-1100nm monochrome camera, Sony IMX252, 120fps@2064 x1544, USB 3.0, pixelgrootte 3,45um ● ● ● ● A59.0971-3.2M
Camera Adapter 0.35X C-mount, scherpstelbaar ○ ○ ○ ○ A55.0930-35
0.5 X C-mount, scherpstelbaar ○ ○ ○ ○ A55.0930-05
0.65X C-mount, scherpstelbaar ○ ○ ○ ○ A55.0930-65
1X C-mount, scherpstelbaar ● ● ● ● A55.0930-10
Andere Stage micrometer 0,01 mm graticule, metallografische correctiefilm ● ● ● ● 　
MV Image-software met beeldverwerking, beeldverwerving, beeldbeheer, meetfuncties ● ● ● ● 　
PC i5 16G, 1T+256G, 2G Graphic, 23' LCD ● ● ● ● 　
Vergrendeling van het vermogen ● ● ● ● 　
