A59.2268 Camera Intelligent Control Platform ((CICP) help handleiding, Klik op links om te downloaden!!
A59.2268 is een SoC Camera intelligent control platform gelanceerd door ToupTek Photonics dat krachtige rekenkracht en Camera control functies integreert.De camera's van de HCMOS-serie ontwikkeld door ToupTek Photonics hebben alleen een standaard HDMI-kabel nodig om verbinding te maken met de A59.2268 Camera intelligent control platform en voltooien de functies van Camera control, video display, beeldopname, video recording en meting.
Het intelligente besturingsplatform A59.2268 Camera is uitgerust met multi-touch TFT-LCD-displays van verschillende afmetingen en resoluties.die de afhankelijkheid van de gebruiker van het toetsenbord en de muis tijdens het gebruik kan wegnemen, en gebruik de vinger aanraking operatie om de controle van HCMOS camera's of andere perifere apparatuur manipulatie te realiseren.
De combinatie van camera-intelligente besturingsplatforms van de A59.2268-serie en camera's van de HCMOS-serie zal naar verwachting worden gebruikt in verschillende producten, zoals intelligente detectie, verwerking,analyse en controle, dat betrekking heeft op strafrechtelijk onderzoek op het gebied van de openbare veiligheid, precisie-land- en bosbouw, monitoring van de waterkwaliteit, teledetectie en telemetrie, industriële inspectie, identificatie van culturele relikwieën,medische behandelingDeze combinatie heeft een zeer hoge commerciële vooruitzichten en waarde. |
Model | Verwerker | Geheugen/opslag | Afbeelding | Berekeningsvermogen | Systeemversie |
CampPI2K133A | RK3399 | 2G LPDDR3/32GEMMC | 1080P multi-touch display | NA | Android 10.0 |
Modulaire hoge schaalbaarheid:Het kernbord en het interfacebord zijn onafhankelijk van elkaar ontworpen en hebben de kenmerken van een hoge schaalbaarheid en inbouwbaarheid, terwijl de focus ligt op de kernfuncties van de camera.
Eenvoudige beeldoverdracht:Er is slechts één HDMI-kabel nodig om verbinding te maken met camera's van de HCMOS-serie, die de besturing van de camera, de transmissie, weergave en verwerking van beeld- en videodata perfect kunnen realiseren,Het probleem van hardware compatibiliteit en camera driver problemen te elimineren, naadloos geïntegreerd met de camera, waardoor gebruikers zorgenloze oplossingen voor mobiele beeldverwerving krijgen;
Openheid van de productontwikkeling:Gebruikers kunnen hun eigen applicaties voor beeldverwerking ontwikkelen en uitvoeren via de bijgeleverde SDK, industriële controle op locatie realiseren via standaardgebruikersinterfaces,beeld- en videogegevens verwerken op basis van voorkeuren en behoeften, en ten slotte wetenschappelijke verslagen indienen, volledig bevrijd van problemen met de camera-hardware en problemen met het vastleggen van beeld- of videogegevens, zich richten op probleemgerichte beeldverwerking en -analyse,en snel gebruikers-eigen doelapparatuur ontwikkelen;
Draagbaarheid van productgebruik/integratie:Compacte afmetingen zorgen voor draagbaarheid voor productgebruik en -integratie;
Verscheidenheid van producttoepassingen:Het kan worden toegepast op verschillende scenario's, zoals microscopische waarneming, biologische beeldanalyse, industriële inspectie en diverse intelligente beeldanalyseapparatuur,om aan verschillende ontwikkelingsbehoeften te voldoen. |

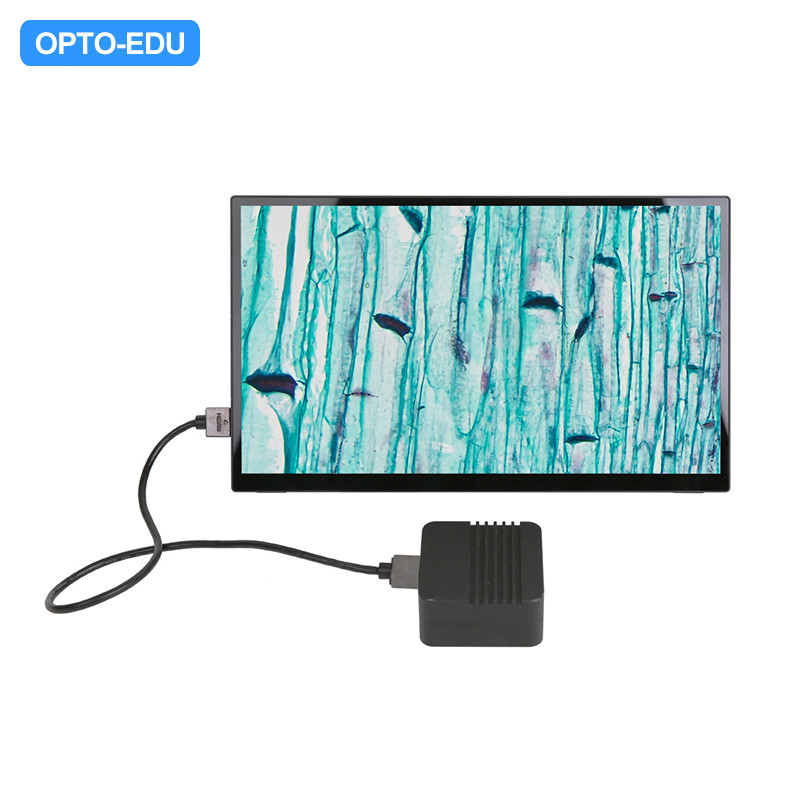

A59.2268 13,3" LCD-digitale camera, HDMI + muismeter, USB3.0, WIFI, 8.0M 4K-specificatie | |
Interface of knop | Beschrijving van de functie |
USB 2.0 | Verbind de USB-muis voor eenvoudige bediening met de ingebouwde XCamView-software |
USB-video | Sluit pc of ander gastheerapparaat aan om videobildoverdracht te realiseren |
USB3.0 | Verbind USB-stick om foto's en video's op te slaan |
Sluit 5G WiFi-module aan om video draadloos in realtime over te dragen | |
Sluit USB-microfoon aan voor audio- en video-opname | |
Aan/uit | Stroomknop (kort drukken om aan te schakelen, lang drukken om uit te schakelen) |
HDMI OUT | Voldoet aan de HDMI2.0-standaard. Wordt gebruikt voor het uitbreiden van 4K/1080P-formaat videuoutput en ondersteunt automatische schakeling tussen 4K en 1080P-formaat volgens de aangesloten monitors |
LED's | LED-statusindicator |
+/- | Toon de knop voor het instellen van de helderheid |
Menu | Toets voor het menu weergeven |
DC 12V2A | aansluiting van de voedingsadapter (12V/2A) |
Video-uitvoerinterface | Beschrijving van de functie |
HDMI-interface | Synchroniseren video-uitgang via HDMI OUT interface, voldoen aan HDMI2.0 standaard; 60fps@4K Of 60fps@1080P |
Wifi-interface | 5G WiFi-adapter aansluiten (USB3.0-slot) in AP/STA-modus |
USB-video-interface | Verbinding USB Video-poort van de PC voor video-overdracht |
Video in H264/MJPEG-formaat | |
Andere functie | Beschrijving van de functie |
Video opslaan | Videoformaat:8M (3840*2160) H264/H265 gecodeerd MP4-bestand |
Framerate van videobewaring: 60 fps in Low Delay-modus; 30 fps in WDR-modus | |
Afbeelding vangen | 8M (3840*2160) JPEG/TIFF-afbeelding in USB-stick |
Besparing van metingen | Meetinformatie opgeslagen in een andere laag met beeldinhoud |
De meetinformatie wordt samen met de beeldinhoud opgeslagen in de inbrengingsmodus | |
Internetprovider | Blootstelling ((Automatische / Handmatige Blootstelling) / Wittebalans ((Handmatige / Automatische / ROI-modus), Scherpen, 3D-geluid, verzadigingsaanpassing, contrastaanpassing, helderheidsaanpassing, gamma-aanpassing,Hue-aanpassing, kleur naar grijs, 50HZ/60HZ Anti-flicker functie |
Beeldbewerking | Zoom in/zoom uit (tot 10X), Mirror/Flip, Freeze, Video EDF, Cross Line, Overlay, PIP, BrowserBeeldverwerking), Meetfunctie |
Ingebedde RTC (optioneel) | Om de nauwkeurige tijd aan boord te ondersteunen |
Herstellen van fabrieksinstellingen | Herstellen van de cameraparameters naar de fabrieksstatus |
Meerdere talen ondersteunen | Engels / Simplified Chinese / Traditional Chinese / Koreaans / Thais / Frans / Duits / Spaans / Japans / Italiaans / Russisch / Nederlands / Portugees |
Software-omgeving onder WiFi/USB-video-uitgang | |
Witte balans | Automatische witbalans |
Kleurtechniek | Ultra-fijne kleurmotor |
Capture/Control SDK | Windows/Linux/macOS/Android Multiple Platform SDK (native C/C++, C#/VB.NET, Python, Java, DirectShow, Twain, enz.) |
Registratie-systeem | Foto of film |
Besturingssysteem | Microsoft® Windows® 8 / 8.1 / 10 / 11 ((32 & 64 bit) |
OSx ((Mac OS X) | |
Linux | |
PC-vereisten | CPU: gelijk aan Intel Core2 2,8 GHz of hoger |
Geheugen: 4 GB of meer | |
Ethernetpoort: RJ45 Ethernetpoort | |
Display:19 ¢ of Groter | |
CD-ROM | |
Operatieomgeving | |
Werktemperatuur | -10° tot 50° |
(in centigraden) | |
Bergingstemperatuur (in centigraden) | -20° tot 60° |
Werkvochtigheid | 30 tot 80% RH |
Bewaarvochtigheid | 10 tot 60% RH |
Stroomvoorziening | DC 12V/2A-adapter |
Model | Sensor & Grootte | Pixel (μm) | G Gevoeligheid/donker signaal | FPS | FPS | Blootstelling |
8.3MPA | 8.3M/IMX678© 1/1.8 (7.68x4.32) |
2.0x2.0 | 3541 ((mV/lx/s) 0.15mv met 1/30s |
42@1920x1080 | 3840x2160 | 0.02ms~15s |
8.3MPB | 8.3M/IMX585 1/1.2 ↓11.2 x 6.3) |
2.9x2.9 | 5970mv met 1/30s 0.15mv met 1/30s |
42@1920x1080 | 3840x2160 | 0.02ms~15s |
20 MPA | 20M/IMX283 1 ′′ (13.2x8.9) |
2.4x2.4 | TBD | TBD | TBD | TBD |
45 MPA | 45M/IMX294 4/3?? ((17.26x13.03) |
4.6x4.6 | 108mv met 1/30s 0.03mv met 1/30s |
42@1920x1080 | 8160*5616 | 0.02ms~15s |
4.2MMB-RAW | 4.2M/GSENSE2020BSI (M,UV,RS)1.2 ↓13.31x13.31) |
6.5x6.5 | 1.1x108 (e-/((W/m2).s)) QE93,7%@550nm 80 ((e-/s/pix) |
18@2048x2048 18@1024x1024 |
2048x2048 1024x1024 |
0.15 min-15s |
4.2MMB-YUV | 4.2M/GSENSE2020BSI (M,UV, RS) 1.2?? ((13.31x13.31) |
6.5x6.5 | 1.1x108 (e-/((W/m2).s)) QE93,7%@550nm 80 ((e-/s/pix) |
18@2048x2048 18@1024x1024 |
2048x2048 1024x1024 |
0.15 min-15s |
1.3MMA | 1.3M/IMX990(M) 1/2 ′′ ((6.40x5.12) |
5.0x5.0 | 121 mV met 1/30s 10,0 mV met 1/30s |
35@1280x1024 35@640x512 |
1280x1024 640x512 |
50us~3600s |
