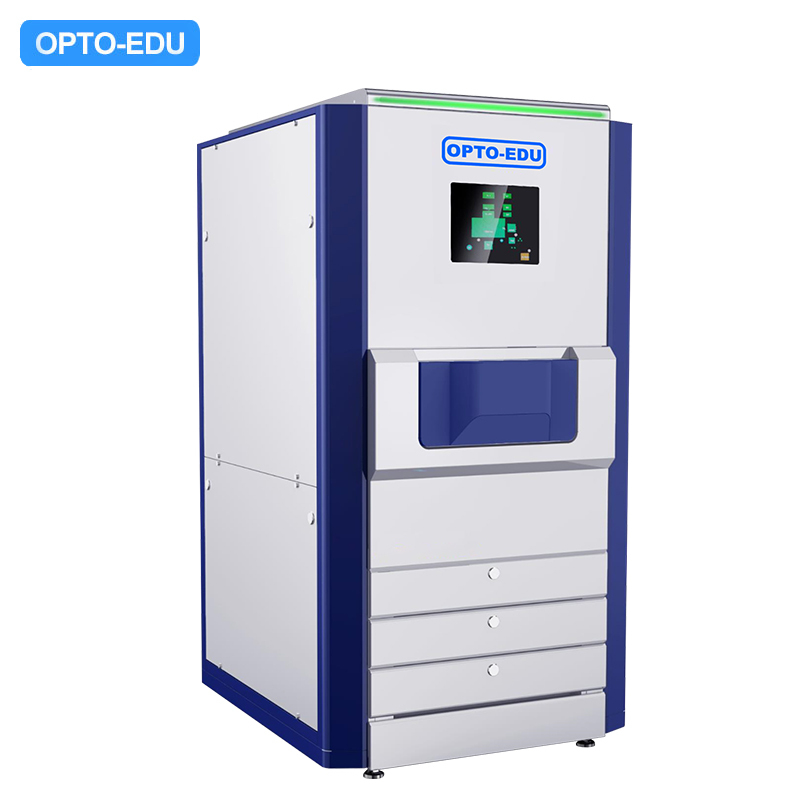

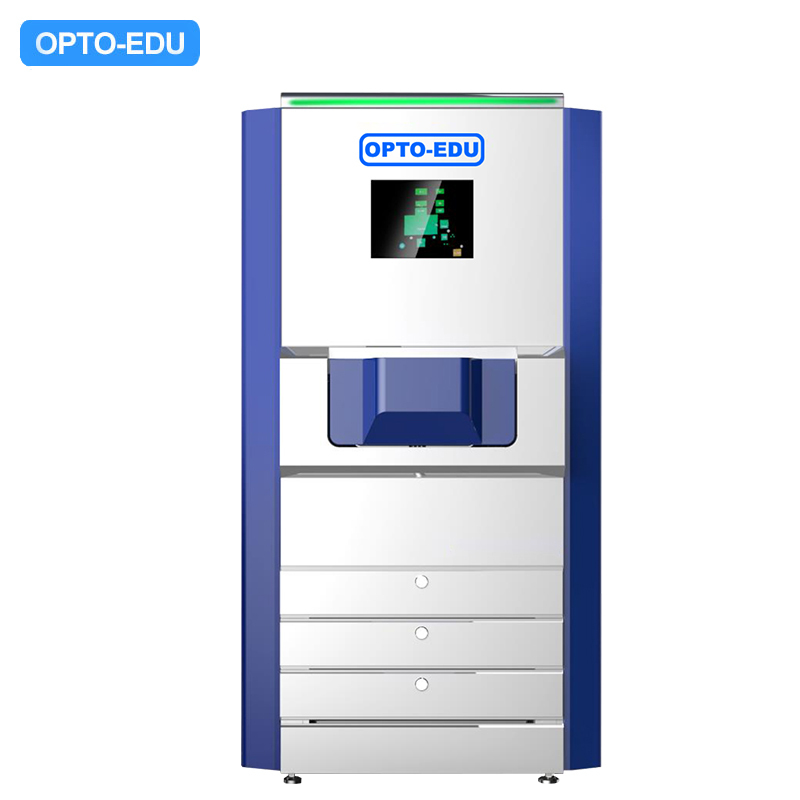

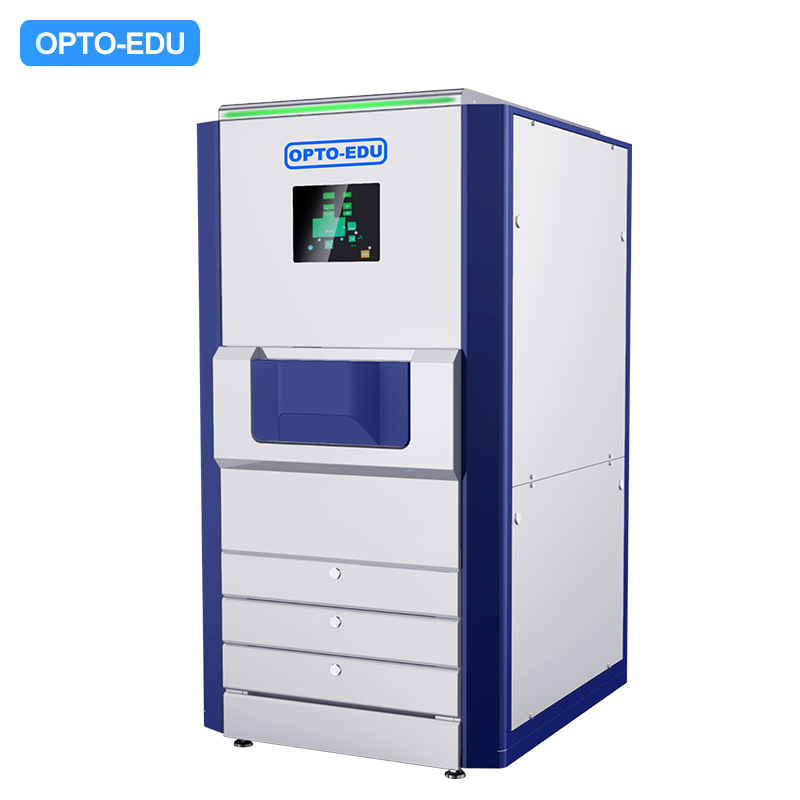

OPTO-EDU A63.7235 High-Throughput Field Emission Scanning Electron Microscope 12KV 600000x
-
Markeren
Elektronenmicroscoop voor het scannen van veldemissies 12KV
,High-Throughput Scanning Microscope 600000x
,OPTO-EDU SEM met hoge vergroting
-
ElektronenkanonSchottky type thermische veldemissie elektronenbron bundelstabiliteit <1%/dag
-
Objectief lenssysteemSorril ™ Elektromagnetische verbinding Lens Sample Stage vertragingsmodus
-
Standaard het werk afstand1,5 mm
-
Maximaal gezichtsveld100um (standaard werkafstand) 1 mm (maximale werkafstand)
-
Elektronendetector (standaard)In-kolom SE SE-detector in-lens BSE-detector
-
WD Hoogte -detectieFocus Tracking ™ Automatisch Focus Tracking System
-
Plaats van herkomstCHINA
-
MerknaamCNOEC, OPTO-EDU
-
CertificeringCE, Rohs
-
ModelnummerA63.7230
-
Document
-
Min. bestelaantal1 pc
-
PrijsFOB $1~1000, Depend on Order Quantity
-
Verpakking DetailsKartonverpakking, voor de Uitvoervervoer
-
Levertijd5 tot 20 dagen
-
BetalingsconditiesT/T, West Union, PayPal
-
Levering vermogen5000 PCs-Maand
OPTO-EDU A63.7235 High-Throughput Field Emission Scanning Electron Microscope 12KV 600000x
OPTO-EDU A63.7235 High-Throughput Field Emission Scanning Electron Microscope 12KV 600000x
Belangrijkste kenmerken
- Resolutie 1,5nm@1Kv, automatische verwerving van grote afbeeldingen tot cm2
- Dual-channel synchrone afbeelding van SE en BSE elk 100M pixels/s
- Alomvattende beeldsnelheid > 10 keer die van traditionele elektronmicroscopen
- Rapide generatie van gegevensanalyseverslagen van massale SEM-beelden
- Charakterisering van materiaal op verschillende schaal van millimeter tot nanometer
De A63.7235 High-Throughput Field Emission Scanning Electron Microscope is ontworpen voor cross-scale grootschalige SEM-karakterisering en -analyse van monsters, die veel wordt gebruikt in onderzoek en industrie.De geautomatiseerde ultra-hoge snelheid nano-imaging technologie biedt een buitengewone beeldvorming ervaring.
Kerncapaciteiten:
- Resolutie 1,5nm@1Kv, automatische verwerving, naaien groot beeld tot cm2 Grootte
- Dual-channel synchrone afbeelding van SE en BSE elk 100M pixels/s
- Alomvattende beeldsnelheid > 10 keer die van traditionele elektronmicroscopen
- Rapide generatie van gegevensanalyseverslagen van massale SEM-beelden
- Charakterisering van materiaal op verschillende schaal van millimeter tot nanometer
De A63.7235 High-Throughput Field Emission Scanning Electron Microscope, onafhankelijk ontwikkeld door Opto-Edu,het bereiken van beeldvorming met een hoge doorvoer door systematisch innovatief ontwerp in beeldvormingstechnologieHet maakt gebruik van directe elektronendetectoren, met een snelheid van 10 keer hoger dan de traditionele elektronenmicroscoop.de beperkingen van de traditionele SEM-technologie op het gebied van snelheid overwinnen, nauwkeurigheid en monsterbeschadiging.
Technische specificaties
| Elektronenoptische lens | |
|---|---|
| Elektronenpistool | Schottky-type Thermisch veld emissie Elektronenbronstraal Stroomstabiliteit < 1%/dag |
| Systemen voor objectieve lenzen | SORRILTM Elektromagnetische verbinding lens Proefstap vertraging modus |
| Resolutie | 1.5 nm @ 1 kV 1.3nm @ 3kV |
| Onderdompeling elektromagnetische lens (*1) | |
| Versnellingsspanning | 0.1-12 kV Continu verstelbaar (*2) |
| Vergroting | 500X~600,000X (SEM-afbeelding) 1X-600X (optische navigatie) |
| Straalstroom | 50pA tot 30nA (*3) |
| Standaard werksafstand | 1.5 mm |
| Maximaal zichtveld | 100 mm (standaard werksafstand) 1 mm (maximale werksafstand) |
| Elektronenstraal-blanker | Elektrostatische blanker |
Geavanceerde functies
▶ Ultra-snelle beeldvorming
- Verwezenlijking van dubbelkanaals synchrone beeldvorming van secundaire elektronen en terugverscheurde elektronen door onafhankelijk ontwikkeld hardware- en softwareontwerp: beeldvorming met hoge resolutie op videoniveau
- High-definition video-niveau framerate maakt real-time waarneming van dynamische veranderingen van de steekproef mogelijk
▶ Een hoge beeldkwaliteit
- Uniek onderdompeling elektromagnetisch samengesteld lens systeem effectief vermindert optische afwijkingen
- Elektrostatisch scansysteem vermindert beeldrandvervorming
- In-Lens SE en BSE halfgeleiderdirecte elektrondetectoren maken dubbelkanaal gelijktijdig hoge snelheid beeldvorming mogelijk
- Actief compensatiesysteem elimineert milieu-inmenging
▶ Grootschalige beeldvorming
- Ultra-high-speed scanning imaging mogelijkheid met volledig automatisch scherpstel-tracking systeem
- AI-beeldverwerkingsalgoritmen maken een volledig automatische, ononderbroken matrixscan met hoge resolutie mogelijk
- Automatisch naaien voor het verkrijgen van panoramabeelden met een grote resolutie op nanometerniveau
▶ Intelligente analyse
- Intelligente analyse van big data, snelle generatie van gegevensanalyseverslagen
- Intelligente beeldverwerking, op maat gemaakte beeldmeting, statistieken en analyse
▶ Eenvoudige werking
- Volledig automatisch monster laden en navigeren, monster vervangen met één klik
- Grote veld optische beeldvorming navigatie naadloos verbindt met SEM beeldvorming
- Volledig geautomatiseerde onbemande werking 24/7
Toepassingsvoorbeelden
Observeer de microstructuur van cellen in muizenbrein, hart, lever en nieren onder scanning-elektronenmicroscopie, met behulp van Arrays Scan om volledig automatische scanning op doelgebiedmonsters uit te voeren.
Het monster wordt bereid met behulp van een continue snijmethode, waarbij tot honderden plakjes worden verzameld, op een monstercirkel worden geplaatst en tegelijk in de SEM worden geladen.
Pathologische analyse: verzamel alle gedetailleerde informatie over het hele stuk en zoom in op elk gebied om de subcellulaire organelle-ultra-structuur op het nierweefsel duidelijk te observeren.
Notities
* Opmerking:
①: optioneel niet-onderdompelende elektromagnetische lens voor het observeren van ferromagnetische materialen
②Optioneel 0~30 kV elektronenpistool
③Optioneel: 100nA
④Optioneel laserinterferometer
①: optioneel niet-onderdompelende elektromagnetische lens voor het observeren van ferromagnetische materialen
②Optioneel 0~30 kV elektronenpistool
③Optioneel: 100nA
④Optioneel laserinterferometer
